Par Steve Choquette
Puisque j'étais novice et pas très compétent en matière d'énergie solaire, j'ai fait appel aux experts de Spécialités électriques à Rivière-du-Loup, qui ont pu répondre à certaines questions et fournir une meilleure compréhension en matière d'énergie solaire pour les VR.
Que vous souhaitiez équiper votre VR pour des voyages de camping pour la fin de semaine ou voyager en mode nomade hors des réseaux à plein temps, voici un bon guide pour débutants sur l'énergie solaire pour les VR.
Veuillez prendre note que ces informations vous sont fournies uniquement à titre informatif. "Teardrop-Québec" ainsi que le groupe "Le Guide Du VR" ne se tiennent pas responsables des conséquences dues à de mauvaises utilisations et/ou installations des composants choisis. En cas de doute, veuillez toujours contacter un professionnel.
Suite des possibilités solaires qui s'offrent à vous :

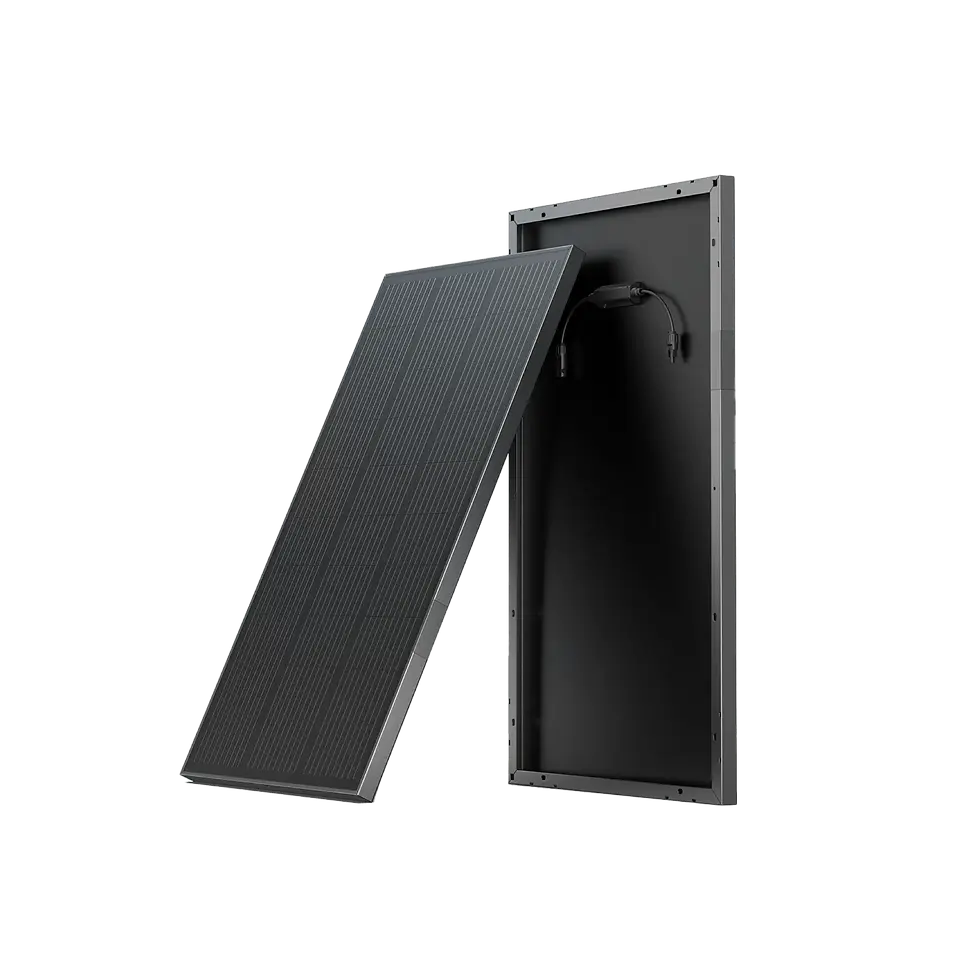

Optez-vous pour une installation de panneaux solaires portatifs ou une installation plus permanente ? C'est une question importante à se poser lorsque vous choisissez les panneaux solaires qui conviennent à vos besoins.
Les panneaux portatifs sont conçus pour être facilement installés et sont bien adaptés aux déplacements, mais vous ne collecterez pas autant d'énergie solaire que si vous aviez des panneaux permanents sur le toit.
Si vous n'utilisez pas beaucoup d'énergie et êtes prêt à installer votre campement et à recharger lorsque vous vous arrêtez, un panneau solaire portable pourrait bien faire l'affaire.
De nos jours, la plupart des caravanes sont équipées d'au moins une installation solaire de base avec un ou deux panneaux sur le toit, ce qui est la manière la plus pratique de maintenir la charge des batteries.
Les panneaux solaires rigides conviennent mieux à une installation permanente, avec parfois un panneau solaire souple pour profiter des surfaces irrégulières ou courbes.
Besoins en énergie :
Une autre chose à prendre en compte est la quantité d'énergie dont vous avez besoin pour répondre à vos besoins.
Les panneaux solaires sont dotés d'une puissance nominale spécifique, qui est une mesure de la quantité d'électricité qu'ils peuvent générer dans des conditions idéales. Par exemple, un panneau solaire de 100 W peut générer jusqu'à 100 W d'électricité, mais atteindra rarement ce chiffre car les conditions idéales ne sont pas souvent rencontrées dans le monde réel.
Néanmoins, c'est une donnée utile pour vous guider dans le choix des bons panneaux solaires pour vos besoins. Plus la puissance nominale d'un panneau solaire est élevée, plus il devrait générer d'électricité.
Bien sûr, vous n'aurez qu'une quantité limitée d'espace disponible sur le toit de votre VR, ce qui jouera un rôle important dans le type et la taille des panneaux que vous pourrez installer.
EXEMPLE
Notre caravane était équipée de 4 panneaux solaires permanents de 100 watts sur le toit de la roulotte (pour un total de 400 watts).
Type d'installation maintenant :
Lorsqu'il s'agit d'intégrer des panneaux solaires à votre véhicule récréatif (VR), le choix entre une installation en série ou en parallèle joue un rôle crucial dans l'efficacité globale du système solaire. Chaque configuration offre des avantages spécifiques et impacte la production d'énergie. Examinons de plus près les différences entre les installations en série et en parallèle pour vous aider à prendre une décision éclairée pour votre VR.
Installation en Série :
Dans une installation en série, les panneaux solaires sont connectés bout à bout, créant une seule ligne continue. Cette configuration augmente la tension totale du système tout en maintenant le courant constant. L'avantage principal est une efficacité accrue dans des conditions de faible luminosité. Cependant, si un seul panneau est ombragé ou défectueux, cela peut entraîner une réduction significative de la production d'énergie pour l'ensemble du système.
Installation en Parallèle :
À l'inverse, dans une installation en parallèle, les panneaux solaires sont connectés de manière à ce que le courant total soit la somme des courants individuels. Bien que la tension reste constante, cette configuration offre une meilleure résilience face à l'ombrage ou aux défaillances d'un panneau. Chaque panneau fonctionne de manière indépendante, ce qui garantit une production d'énergie continue même en présence de problèmes sur un panneau spécifique.
Choix en Fonction des Besoins :
Le choix entre une installation en série ou en parallèle dépend largement de vos besoins énergétiques spécifiques et des conditions dans lesquelles vous prévoyez d'utiliser votre VR. Si la faible luminosité est une préoccupation majeure, une installation en série pourrait être préférable. En revanche, si la résilience face aux ombrages est une priorité, une installation en parallèle pourrait être plus appropriée.
Système Hybride :
Certains propriétaires de VR optent pour des systèmes hybrides qui combinent les avantages des installations en série et en parallèle. Cette configuration permet d'optimiser la production d'énergie en tirant parti des forces de chaque méthode. Les panneaux peuvent être regroupés en séries, et ces groupes sont ensuite connectés en parallèle.
En conclusion, le choix entre une installation en série ou en parallèle pour les panneaux solaires de votre VR dépend de divers facteurs, notamment les conditions d'utilisation, les besoins énergétiques et la tolérance aux défaillances. Comprendre les avantages et les limitations de chaque configuration est essentiel pour concevoir un système solaire efficace et fiable, offrant une autonomie énergétique optimale pour vos aventures en VR.
Stockage d'énergie solaire :
En plus des panneaux solaires, le stockage d'énergie est un élément crucial d'un système solaire pour caravane. Les batteries solaires stockent l'électricité générée par les panneaux solaires pour une utilisation ultérieure, notamment lorsque le soleil ne brille pas.
Il existe plusieurs types de batteries solaires, notamment les batteries au plomb-acide, les batteries lithium-ion et d'autres technologies émergentes. Les batteries lithium-ion sont souvent préférées en raison de leur poids plus léger, de leur meilleure densité énergétique et de leur durée de vie plus longue par rapport aux batteries au plomb-acide.
Le choix de la capacité de la batterie dépend de vos besoins en énergie et de la durée pendant laquelle vous prévoyez de ne pas avoir accès à une source d'électricité externe. Une capacité de batterie plus importante vous permettra de stocker plus d'énergie pour les périodes où le soleil est bas ou absent.
En résumé, les batteries solaires jouent un rôle essentiel pour garantir que vous disposez d'une source d'énergie fiable même lorsque les conditions météorologiques ne sont pas idéales pour la production d'électricité solaire.
EXEMPLE
Notre VR est équipé de 2 batteries au lithium de 100 Ah (pour un total de 200 ampères-heures).
Les batteries peuvent être vraiment lourdes, il est donc important de connaître votre capacité de charge disponible avant de charger le VR avec beaucoup de poids supplémentaire.
Comme vous le verrez ci-dessous, les batteries au lithium sont les plus légères, ce qui en fait le choix de batterie le plus populaire pour les configurations solaires de VR.
Trois types de batteries à décharge profonde pour le stockage de l'énergie solaire de caravane :
AGM
Acide Plomb
Lithium
TYPE DE BATTERIE AVANTAGES INCONVÉNIENTS
AGM ✔️ Performances supérieures par temps froid
✔️ Bon marché ❌ Lourd
✔️ Fiable
Acide Plomb ✔️ Efficacité supérieure
à l'AGM ❌ Lourd
✔️ Charge plus rapide
que l'AGM
✔️ Profondeur de
décharge similaire
au lithium
✔️ Moins cher
que le lithium
Lithium ✔️ Efficacité ❌ Le plus cher
supérieure
✔️ 50 % plus léger que
l'AGM et le plomb cristallin
✔️ Durée de vie plus longue
✔️ Profondeur de décharge
plus importante
Suite des autres composants ...
En plus des panneaux solaires et des batteries, un système solaire pour VR peut nécessiter d'autres composants pour garantir son bon fonctionnement. Certains de ces composants incluent :
Les contrôleurs solaires jouent un rôle crucial dans les systèmes d'alimentation solaire des véhicules récréatifs, permettant une gestion efficace de l'énergie solaire pour alimenter les équipements électriques à bord. Il existe différentes variétés de contrôleurs solaires, chacune offrant des fonctionnalités spécifiques pour répondre aux besoins variés des utilisateurs de VR.
Dans le monde des véhicules récréatifs, l'efficacité énergétique est devenue un aspect crucial pour les passionnés de voyages nomades. Les avancées technologiques ont permis l'intégration de systèmes solaires dans les VR, offrant ainsi une source d'énergie renouvelable pour alimenter divers équipements. Au cœur de ces installations solaires, on trouve les contrôleurs solaires, des dispositifs intelligents qui jouent un rôle essentiel dans la gestion de l'énergie solaire. Explorons les différentes variétés de contrôleurs solaires spécifiquement conçus pour les VR.
Les contrôleurs solaires dans les VR sont des composants cruciaux qui régulent le flux d'énergie entre les panneaux solaires et les batteries du véhicule. Leur rôle est de maximiser l'efficacité de charge tout en protégeant les batteries contre les surcharges ou les décharges excessives.
1. Contrôleur de Charge PWM :
Les régulateurs de charge PWM (Pulse Width Modulation) sont une option classique dans les VR. Ils ajustent la tension des panneaux solaires pour maintenir une charge optimale de la batterie. Ces contrôleurs sont souvent choisis pour les installations de petite à moyenne taille en raison de leur coût abordable et de leur efficacité dans des conditions d'éclairement solaire modéré.
2. Contrôleur de Charge MPPT :
Les régulateurs de charge MPPT (Maximum Power Point Tracking) sont plus avancés. Ils utilisent une technologie sophistiquée pour suivre en temps réel le point de puissance maximale des panneaux solaires, offrant une efficacité supérieure, particulièrement dans des environnements où les conditions météorologiques peuvent varier.
3. Contrôleur de Charge Tout-en-Un :
Certains contrôleurs solaires dans les VR intègrent des fonctionnalités tout-en-un, combinant contrôle de charge, moniteur de batterie et affichage en temps réel des performances solaires. Ces dispositifs simplifient l'expérience pour les utilisateurs, offrant une gestion centralisée et conviviale.
4. Contrôleur de Charge avec Connectivité :
Des contrôleurs solaires avancés offrent également des fonctionnalités de connectivité, permettant aux utilisateurs de surveiller et de contrôler leurs systèmes solaires via des applications mobiles. Cela offre une flexibilité accrue pour gérer l'énergie à distance.
5. Contrôleur de Charge avec Protection Avancée :
Les contrôleurs solaires destinés aux VR intègrent souvent des mécanismes de protection avancée, incluant la protection contre les surcharges, les décharges profondes, les courts-circuits et les variations de tension. Ces caractéristiques garantissent la sécurité et la longévité des systèmes solaires embarqués.
En conclusion, les contrôleurs solaires dans les VR jouent un rôle crucial dans l'exploitation efficace de l'énergie solaire pour alimenter les équipements à bord. Le choix entre les différentes variétés dépend des besoins spécifiques de chaque utilisateur, de la taille de l'installation solaire et des fonctionnalités désirées pour une expérience de voyage autonome et durable.
2. Onduleur : Si vous avez besoin de convertir l'énergie continue stockée dans les batteries en énergie alternative pour alimenter des appareils électriques standard, un onduleur est nécessaire.
L'onduleur, un composant essentiel dans les véhicules récréatifs, joue un rôle crucial en convertissant l'énergie électrique pour alimenter les appareils lors de vos aventures sur la route. Deux types d'onduleurs couramment utilisés dans les VR sont les onduleurs à onde sinusoïdale pure et les onduleurs à onde sinusoïdale modifiée. Chacun de ces types présente des caractéristiques distinctes qui répondent à des besoins spécifiques. Explorons ces différences et l'impact qu'elles peuvent avoir sur l'alimentation de vos équipements.
Onduleur à Onde Sinusoïdale Pure :
L'onduleur à onde sinusoïdale pure est réputé pour produire une sortie électrique similaire à celle que vous obtiendriez à partir de la prise murale de votre maison. Cette onde électrique est lisse et continue, ce qui en fait le choix idéal pour les équipements sensibles tels que les ordinateurs, les téléviseurs et les appareils électroniques délicats. Les VR équipés d'onduleurs à onde sinusoïdale pure offrent une alimentation électrique de qualité supérieure, éliminant ainsi le risque de perturbations ou de dommages aux appareils sensibles.
Onduleur à Onde Sinusoïdale Modifiée :
Les onduleurs à onde sinusoïdale modifiée génèrent une forme d'onde qui ressemble davantage à une marche d'escalier. Bien que cette forme d'onde soit adéquate pour la plupart des équipements courants, elle peut ne pas être idéale pour les appareils plus sensibles. Les onduleurs à onde sinusoïdale modifiée sont souvent utilisés pour alimenter des équipements tels que les lampes, les petits appareils ménagers et les outils électriques. Bien qu'ils soient plus abordables, ils peuvent ne pas être la meilleure option si vous avez des équipements électroniques délicats dans votre VR.
Choisir le Bon Onduleur pour vos besoin :
Le choix entre un onduleur à onde sinusoïdale pure et un onduleur à onde sinusoïdale modifiée dépend de la nature des appareils que vous prévoyez d'alimenter dans votre VR. Si vous avez des équipements sensibles, investir dans un onduleur à onde sinusoïdale pure peut prévenir les problèmes liés à une alimentation électrique de moindre qualité. Cependant, si vos besoins sont plus basiques et que vous cherchez à économiser de l'argent, un onduleur à onde sinusoïdale modifiée peut être une option raisonnable.
En conclusion, le choix entre un onduleur à onde sinusoïdale pure et un onduleur à onde sinusoïdale modifiée dans un VR dépend largement de vos besoins énergétiques spécifiques. Évaluer la nature des appareils que vous utilisez fréquemment guidera votre choix, en veillant à ce que votre système d'alimentation électrique réponde de manière optimale à vos besoins tout au long de vos escapades en VR.
3. Câblage et Connecteurs Solaires :
Garantir une Alimentation Fiable dans votre VR
Lorsqu'on explore le monde à bord d'un véhicule récréatif, l'autonomie énergétique devient essentielle. Le câblage et les connecteurs solaires jouent un rôle vital dans la mise en place d'un système d'alimentation solaire fiable. Ces éléments garantissent que l'énergie du soleil est capturée de manière efficace et distribuée de manière optimale à travers le véhicule. Dans ce contexte, examinons l'importance du câblage et des connecteurs solaires dans un VR.
Câblage Solaires : La Liaison Énergétique
Le câblage solaire agit comme la colonne vertébrale du système, assurant la transmission efficace de l'énergie solaire des panneaux aux batteries et aux composants électriques du VR. Un câblage de qualité est crucial pour minimiser les pertes d'énergie et garantir que chaque watt généré par les panneaux solaires contribue à l'alimentation des équipements à bord.
Caractéristiques d'un Câblage Solaire Optimal :
1. Grossueur Appropriée : Les câbles solaires doivent avoir une épaisseur adéquate pour minimiser la résistance électrique et donc les pertes d'énergie. L'utilisation de câbles de calibre approprié en fonction de la puissance du système est cruciale.
2. Résistance aux Intempéries : Étant exposés aux conditions météorologiques variées, les câbles solaires doivent être résistants à l'eau, aux UV et aux températures extrêmes. Cela garantit la durabilité du câblage dans des environnements extérieurs.
3. Flexibilité : La flexibilité des câbles est importante pour faciliter l'installation, surtout sur des surfaces courbes ou dans des espaces restreints.
4. Connecteurs Étanches : Les points de connexion entre les câbles doivent être équipés de connecteurs étanches pour éviter les infiltrations d'eau et maintenir l'intégrité du système électrique.
Entretien du Câblage Solaire :
Un entretien régulier du câblage solaire est essentiel pour assurer une performance optimale du système. Cela implique l'inspection des câbles à la recherche de dommages physiques, de connexions desserrées et de toute usure due aux intempéries.
Connecteurs Solaires : Assurer une Transmission Efficace
Les connecteurs solaires jouent un rôle crucial en établissant des liaisons électriques fiables entre les panneaux solaires, les contrôleurs de charge, les batteries et les autres composants du système solaire.
Types de Connecteurs Solaires :
1. MC4 (Multi-Contact 4) : Les connecteurs MC4 sont largement utilisés dans les installations solaires. Ils offrent une connexion étanche et sécurisée, facilitant l'installation et la maintenance.
2. Connecteurs à Bague (Cosse de batterie) : Ces connecteurs sont souvent utilisés pour les connexions internes aux batteries et aux onduleurs. Ils offrent une connexion solide et stable.
3. Connecteurs Rapides : Les connecteurs rapides facilitent le branchement et le débranchement rapides, ce qui peut être utile lors de l'entretien du système solaire.
Choix des Connecteurs :
Le choix des connecteurs dépend du type de câbles utilisés et des spécifications du système solaire. Il est essentiel de s'assurer que les connecteurs sont compatibles avec les câbles et qu'ils offrent une résistance aux intempéries.
Entretien des Connecteurs Solaires :
L'entretien des connecteurs solaires implique l'inspection régulière pour s'assurer qu'ils sont exempts de corrosion, de saleté ou d'autres contaminants. Les connexions desserrées doivent être resserrées, et tout signe de détérioration doit être traité.
En terminant, le câblage et les connecteurs solaires sont des composants essentiels d'un système d'alimentation solaire fiable dans un véhicule récréatif. Un câblage de qualité et des connecteurs bien entretenus garantissent une transmission efficace de l'énergie solaire, contribuant ainsi à une expérience de voyage autonome et durable. Une attention particulière à la sélection, à l'installation et à l'entretien de ces composants contribuera à maximiser les avantages de l'énergie solaire dans votre VR.
Combiner box, ou boîte de combinaison :
La combiner box, ou boîte de combinaison, est un élément crucial dans les systèmes solaires photovoltaïques. Elle agit comme un point central où les câbles provenant des panneaux solaires sont regroupés et connectés. Cette composante, bien que souvent discrète, joue un rôle essentiel dans la performance globale du système solaire en assurant la sécurité, la surveillance, et la distribution efficace de l'énergie solaire produite.
Fonctionnement de la Combiner Box :
La combiner box permet de regrouper les câbles DC (courant continu) en provenance de plusieurs panneaux solaires, simplifiant ainsi le câblage du système. Elle intègre également des dispositifs de protection tels que des fusibles ou des disjoncteurs pour prévenir les surintensités. En outre, elle peut être équipée de dispositifs de surveillance permettant de vérifier la performance de chaque panneau solaire.
Optimisation de la Performance :
Une combiner box bien conçue contribue à optimiser la performance du système solaire. En centralisant les connexions, elle minimise les pertes d'énergie et simplifie la maintenance. Les fusibles intégrés assurent une protection contre les surcharges, les courts-circuits, et les autres problèmes électriques qui pourraient affecter la production d'énergie.
Surveillance et Maintenance Facilitées :
Certains modèles de combiner box sont équipés de dispositifs de surveillance avancés, tels que des capteurs de courant ou de tension. Ces éléments permettent de détecter rapidement les problèmes potentiels, facilitant ainsi la maintenance préventive et assurant une performance continue du système solaire.
Adaptabilité et Évolutivité :
La combiner box est souvent conçue pour s'adapter à différents types de panneaux solaires et de configurations de systèmes. Cela offre une grande flexibilité aux installateurs et permet des évolutions futures du système solaire en fonction des besoins spécifiques de l'utilisateur.
En terminant, la combiner box est un élément discret mais essentiel des systèmes solaires photovoltaïques. Elle assure la sécurité, la surveillance, et l'efficacité de la distribution de l'énergie solaire. Choisis avec soin, ces boîtes de combinaison contribuent à maximiser la performance des panneaux solaires et à garantir un fonctionnement optimal du système solaire sur le long terme. Un investissement judicieux dans cette composante contribue à la durabilité et à la fiabilité globale du système solaire. La boîte de combinaison solaire dans un VR représente l'épine dorsale d'un système énergétique solaire efficace. Elle centralise les connexions, optimise la production solaire et offre des dispositifs de protection essentiels. Investir dans une boîte de combinaison solaire de qualité est une étape cruciale pour garantir une utilisation optimale de l'énergie solaire, offrant ainsi aux amateurs de VR une solution énergétique fiable et durable pour leurs aventures sur la route.
4. Une génératrice de secours ? : Pour les situations où l'énergie solaire n'est pas suffisante, un générateur de secours peut être une bonne option.
À mesure que les propriétaires de véhicules récréatifs cherchent à maximiser leur autonomie énergétique lors de leurs aventures, l'option d'une génératrice devient une considération clé. Cette source d'énergie de secours offre la flexibilité nécessaire pour faire face aux imprévus et garantit une alimentation continue, même lorsque les conditions solaires ne sont pas optimales. Dans ce contexte, explorons l'utilité d'une génératrice en option dans un VR.
La Génératrice, une Option non négligable :
Une génératrice en option pour un VR offre une source d'énergie supplémentaire, indépendante des conditions météorologiques ou de la disponibilité de l'énergie solaire. Cette option devient particulièrement précieuse lors de voyages prolongés, dans des zones à faible ensoleillement ou lorsque la consommation d'énergie du VR est élevée.
Autonomie Énergétique Renforcée :
L'ajout d'une génératrice en option prolonge significativement l'autonomie énergétique du VR. Elle permet de recharger les batteries du véhicule, de faire fonctionner des appareils énergivores et de maintenir le confort des occupants même en l'absence de sources d'énergie solaire. Cela offre une tranquillité d'esprit aux voyageurs, sachant qu'ils ont une source de secours fiable.
Flexibilité et Adaptabilité :
La génératrice en option confère une flexibilité précieuse. Elle permet de s'adapter à des situations imprévues telles que des conditions météorologiques défavorables, des besoins énergétiques accrus ou des arrêts prolongés. Certains modèles sont conçus pour être peu bruyants, offrant ainsi une solution discrète pour ne pas perturber la quiétude des lieux de camping.
Sécurité en Cas d'Urgence :
En cas d'urgence ou de panne majeure, la génératrice en option peut être un atout vital. Elle assure le fonctionnement des systèmes essentiels du VR, tels que l'éclairage, le chauffage ou la climatisation, ainsi que des équipements médicaux si nécessaire. Cela garantit la sécurité et le bien-être des occupants, même dans des circonstances difficiles
L'option d'une génératrice dans un VR offre une solution équilibrée pour répondre aux besoins énergétiques variés des aventuriers modernes. Combinée à d'autres sources d'énergie, elle contribue à créer un système complet et fiable. Les propriétaires de VR peuvent ainsi profiter de leur voyage en toute sérénité, sachant qu'ils disposent d'une source d'énergie polyvalente et prête à l'emploi pour répondre à tous les défis qui pourraient se présenter sur leur route.
Moniteur de Batterie avec Shunt :
Moniteur de batterie : Il permet de surveiller la charge et la décharge des batteries, donnant des informations précieuses sur leur état de santé.
Visibilité Transparente sur l'État de Charge :
L'un des principaux avantages du moniteur de batterie avec shunt est sa capacité à offrir une visibilité transparente sur l'état de charge des batteries. Les propriétaires de VR peuvent surveiller la tension, le courant, la capacité restante et d'autres paramètres clés, ce qui facilite une gestion éclairée de l'énergie.
Optimisation de la Gestion de l'Énergie :
Grâce aux données précises fournies par le moniteur de batterie, les utilisateurs peuvent optimiser leur gestion de l'énergie. Ils peuvent ajuster leur utilisation des appareils électriques, planifier des recharges plus efficaces et éviter les décharges profondes, contribuant ainsi à prolonger la durée de vie des batteries du VR.
Alertes Précoces et Prévention des Problèmes :
Le moniteur de batterie avec shunt offre des alertes précoces en cas de problèmes potentiels. Des variations anormales dans les paramètres de charge ou de décharge peuvent signaler des anomalies, permettant aux propriétaires de prendre des mesures correctives avant que des problèmes plus importants ne surviennent.
Intégration avec d'Autres Systèmes :
Certains moniteurs de batterie avec shunt peuvent être intégrés à d'autres systèmes du VR, tels que les panneaux solaires ou les générateurs. Cela offre une vue holistique de l'écosystème énergétique du véhicule, permettant une coordination plus efficace de toutes les sources d'énergie disponibles
En conclusion, le moniteur de batterie avec shunt dans un VR représente une avancée significative dans la gestion intelligente de l'énergie. En fournissant des données en temps réel et des alertes préventives, cet outil permet aux propriétaires de VR de maximiser l'efficacité énergétique, d'optimiser l'utilisation de leurs ressources et de garantir une autonomie prolongée lors de leurs aventures sur la route. Un investissement judicieux dans cette technologie contribue à rendre l'expérience en VR non seulement plus pratique mais aussi plus durable.
